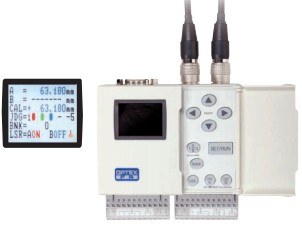

● LCD顯示屏

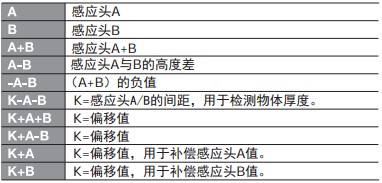

● 10種計算式公式

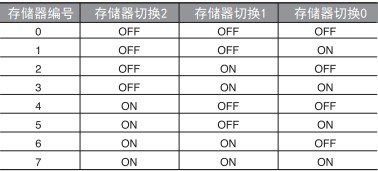

● 8個存儲器可選

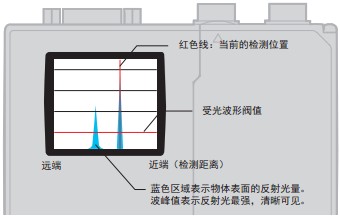

● 受光波形監視器(僅適用于CD4L-25）

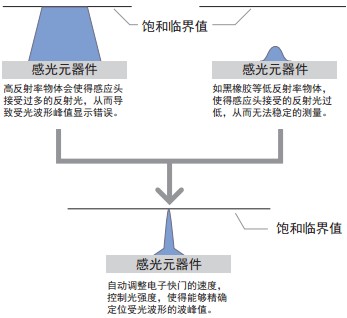

● 高速電子快門速度

CD4控制器內置微型處理系統，能根據被測物體反射率的不同自動控制快門速度，并可自動調整光強度為，
以達到準確測量，避免錯誤。（靈敏度：AUTO ）

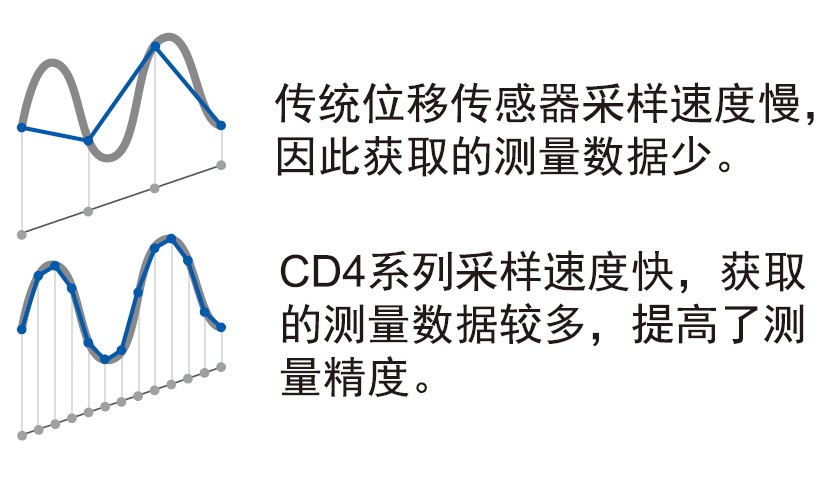

● 快速采樣速度

CD4位移傳感器的采樣周期為100μsec，高速采樣，采取更多的測量數據，從而獲取準確的線性圖像。

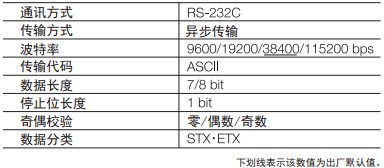

● RS-232C通信

將CD4控制器與PC連接后，PC即可通過RS232通信遠程進行以下操作：

◆ 寫入/讀取設定值

◆ 讀取測量值

◆ 讀取開關量輸出狀態（Q1～Q5）

◆ 外部輸入（存儲器切換/保持功能/歸零）

◆ 讀取緩沖存儲器數據（Max.  2000個）

※ 根據以上表數值調整PC和CD4的通信設定值。

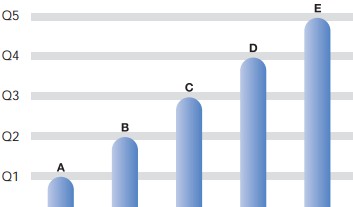

● 提供5個獨立的開關量輸出

CD4控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，
可使用于多種不同規格工件的分類應用。

● 高通/低通濾波器

CD4控制器設有高通/低通濾波器。低通濾波器可抑制測量過程中的急驟變化；
高通濾波器則過濾掉測量過程中的緩慢變化，只識別急驟變化值。

● 可同時連接2個感應頭

CD4控制器可同時連接2個感應頭來測量工件的厚度及寬度等。

每個感應頭可單獨進行測量，也可以和其他規格感應頭（30/85/350）組合來測量。

● 防護等級 IP67

CD4系列感應頭的防護等級：IP67，可應用在任何可能接觸到水的環境。

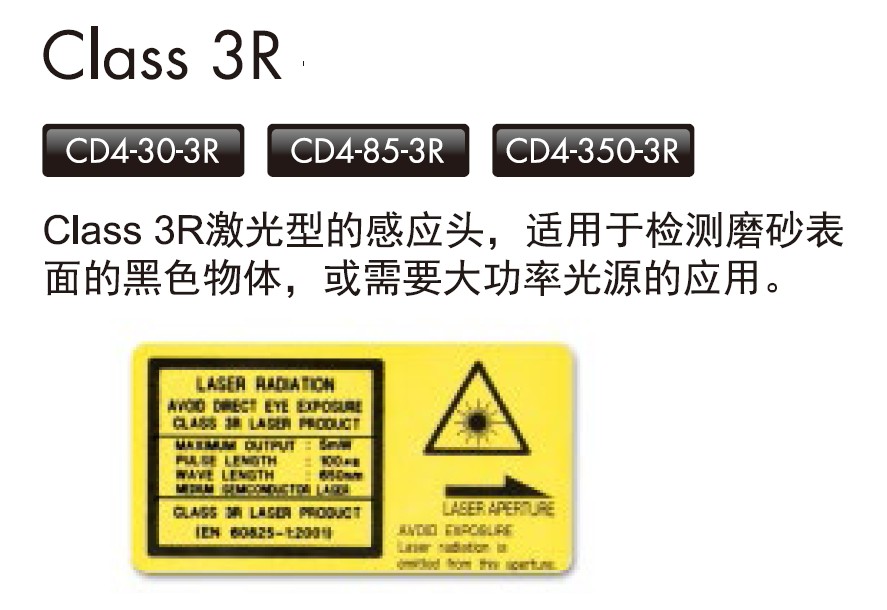

● 激光等級

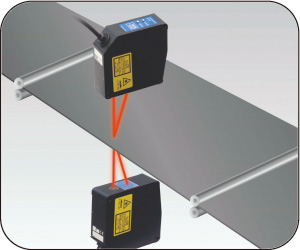

測量黑色橡膠薄片的厚度

一個CD4控制器CD4-N同時連接兩個CD4A-N感應頭，測量黑色橡膠薄片的厚度。

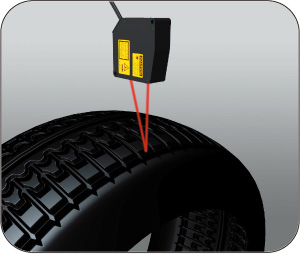

輪胎檢測

通過CD4系列檢測輪胎的紋路。

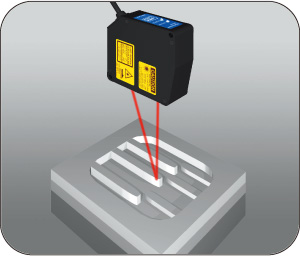

監控壓鑄模具

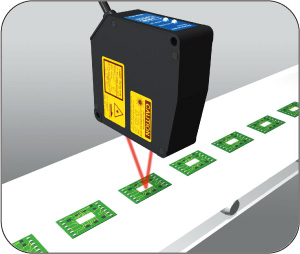

檢測PCB板上的透明IC封裝

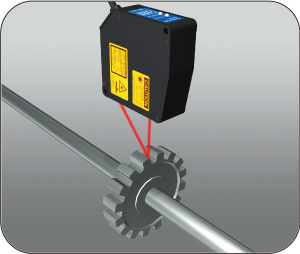

齒輪檢測

正反射型CD4L-25穩定檢測透明玻璃板的平整度。

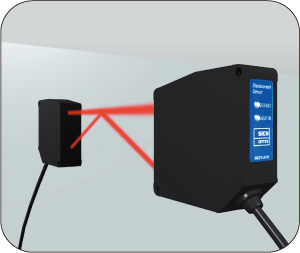

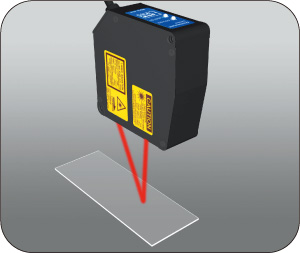

檢測透明玻璃板的有無

正反射型CD4L-25檢測機械手上是否有透明玻璃板。

檢測鏡面物體

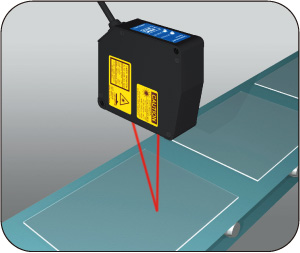

檢測傳送帶上的透明玻璃板

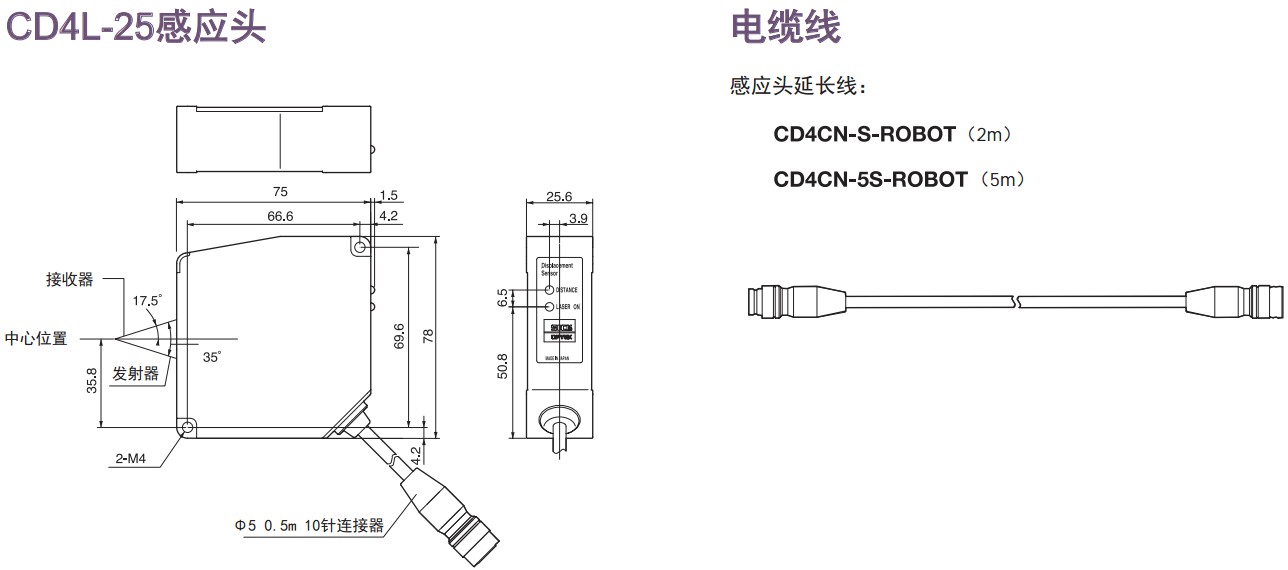

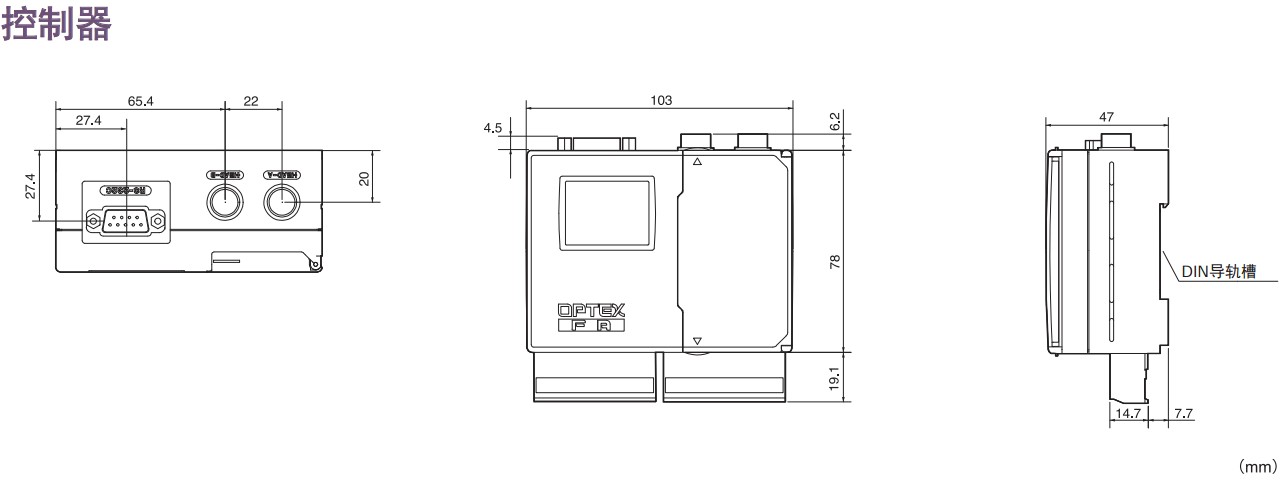

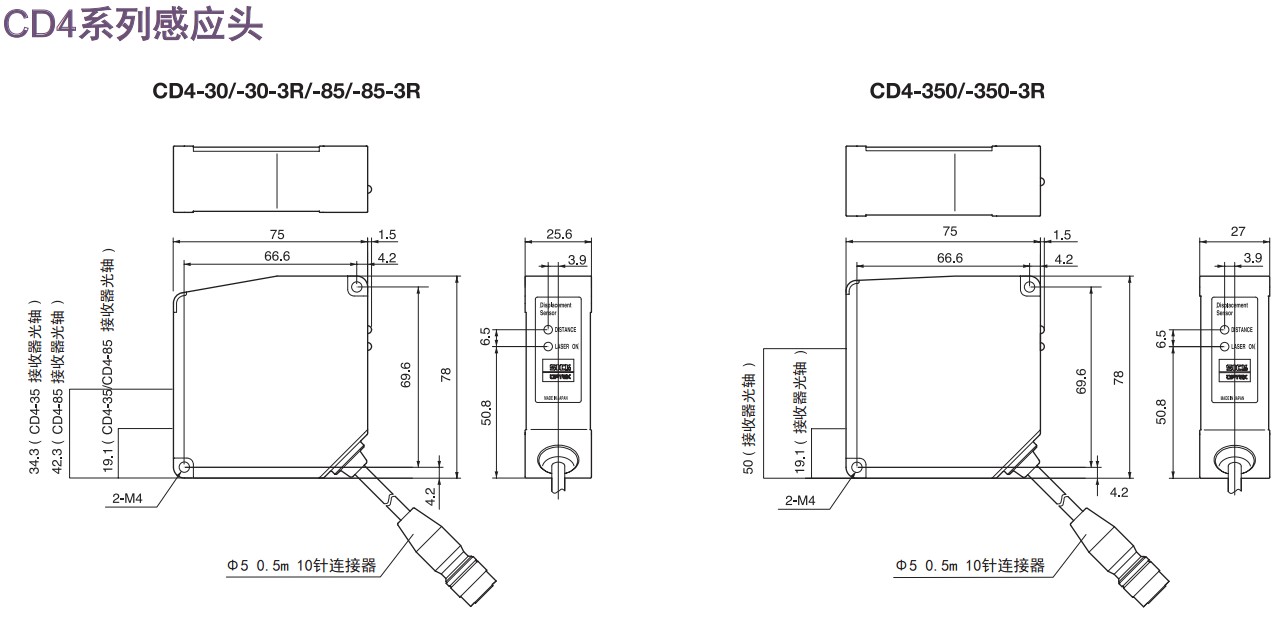

點擊圖片放大（單位：mm）
