ULTIMA 高精度快速內徑測量儀
 產品介紹高精度內孔測量儀 Ultima
 |
    ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
貨號  | 960.1006  | 960.1007  | 960.1008  | 960.1009  | 960.1010  | 960.1011  | 960.1012  | 960.1013  |
測量范圍mm  | 2.0-2.5  | 2.5-3  | 3-4  | 4-5  | 5-6  | 6-8  | 8-10  | 10-12  |
環規直徑mm  | 2.5  | 2.5  | 4  | 5  | 5  | 8  | 8  | 12  |
深度mm  | 9  | 9  | 12  | 18  | 18  | 60  | 60  | 61  |
誤差μm  | 1  | 1  | 1  | 1  | 1  | 1  | 1  | 1  |
貨號  | 960.1014  | 960.1015  | 960.1016  | 960.1017  | 960.1018  | 960.1019  | 960.1020  | 960.1021  |
測量范圍mm  | 12-14  | 14-17  | 17-20  | 20-24  | 24-28  | 28-32  | 32-38  | 38-44  |
環規直徑mm  | 12  | 17  | 17  | 24  | 24  | 32  | 32  | 44  |
深度mm  | 61  | 61  | 61  | 69  | 69  | 69  | 72  | 72  |
誤差μm  | 1  | 1  | 1  | 1  | 1  | 1  | 1  | 1  |
貨號  | 960.1022  | 960.1023  | 960.1024  | 960.1025  | 960.1026  | 960.1027  | 960.1028  | 960.1029  |
測量范圍mm  | 44-50  | 50-60  | 60-70  | 70-80  | 80-90  | 90-100  | 100-110  | 110-120  |
環規直徑mm  | 44  | 60  | 60  | 80  | 80  | 100  | 100  | 120  |
深度mm  | 72  | 80  | 80  | 80  | 80  | 80  | 80  | 80  |
誤差μm  | 1  | 1  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  |
貨號  | 960.1030  | 960.1031  | 960.1032  | 960.1033  | 960.1034  | 960.1035  | 960.1036  | 960.1037  |
測量范圍mm  | 120-130  | 130-140  | 140-150  | 150-160  | 160-170  | 170-180  | 180-190  | 190-200  |
環規直徑mm  | 120  | 140  | 140  | 160  | 160  | 180  | 180  | 200  |
深度mm  | 80  | 80  | 80  | 80  | 80  | 80  | 80  | 80  |
誤差μm  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  | 1.5  |
貨號  | 960.1038  | 960.1039  | 960.1040  | 960.1041  | 960.1042  | 960.1043  | 960.1044  | 960.1045  |
測量范圍mm  | 200-210  | 210-220  | 220-230  | 230-240  | 240-250  | 250-260  | 260-270  | 270-280  |
環規直徑mm  | 200  | 220  | 220  | 240  | 240  | 260  | 260  | 280  |
深度mm  | 80  | 80  | 2.5  | 80  | 80  | 80  | 80  | 80  |
誤差μm  | 1.5  | 2  | 2  | 2  | 2  | 2  | 2  | 2  |
貨號  | 960.1046  | 960.1047  | 960.1048  | |||
測量范圍mm  | 280-290  | 290-300  | 300-310  | |||
環規直徑mm  | 280  | 300  | 300  | |||
深度mm  | 80  | 80  | 80  | |||
誤差μm  | 2  | 2  | 2  | |||
高精度內孔測量儀       Ultima
套裝技術參數
| 貨號 | 961.1102 | 961.1103 | 961.1104 |
| 測量范圍mm | 2-6 | 6-10 | 10-20 |
| 環規數量 | 3 | 1 | 2 |
| 貨號 | 961.1107 | 961.1108 | 961.1109 | 961.1110 |
| 測量范圍mm | 6-20 | 20-50 | 50-100 | 20-100 |
| 環規數量 | 3 | 3 | 3 | 6 |
儀器配置
單支配置
?標配儀器 (手柄內置傳感器 + 測頭)
?標配環規
?木盒 1)
?操作手冊
套裝配置
?標配儀器 (手柄內置傳感器 + 測頭)
?標配環規
?D50S數據顯示器(804.1050)
?木盒 1)
?操作手冊
1)熏蒸標準符合ISPM 15 及NIMP 15
手柄技術參數
| 貨號 | 961.3001 | 961.3002 | 961.3003 | 961.3004 |
| 測量范圍 mm | 2-6 | 6-20 | 20-100 | 100-310 |
內置傳感器
延長桿技術參數
| 貨號 | 961.2001 | 961.2002 | 961.2003 | 961.2004 | 961.2005 | 961.2006 | 961.2007 |
| 測量范圍 mm | 6-10 | 10-12 | 12-20 | 20-50 | 50-310 | 20-50 | 50-310 |
| 長度 mm | 63 | 75 | 100 | 50 | 50 | 150 | 150 |

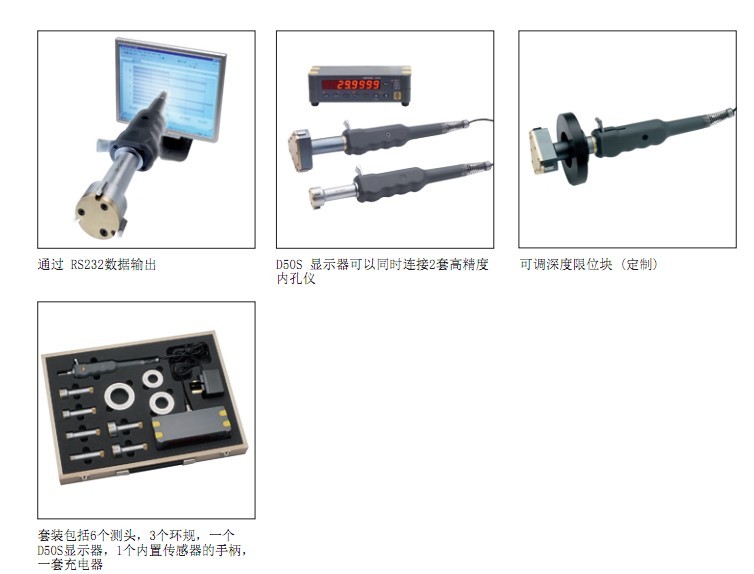

ULTIMA 高精度快速內徑測量儀應用
