日本三豐LGF線性測微計542系列—帶有原點標識的經濟型設計542-166,542-165,542-164,542-176,542-175,542-174
特點:
1.LGF系列帶有原點標識輸出功能。本裝置使用戶設置操作簡便。即便出現超速錯誤等故障時，也可輕松檢測到原點。
2.良好的滑動持久性可至少使用 1.5 千萬次往復 ( 內部測試 ) 。
3.防振動與碰撞的zui*大允許加速值 : 100G( 11ms ) ( IEC60068-2-27 ) 。
4.分辨力 0.5μm 或 1μm 。
技術參數:
精度 : 參見性能參數 ( 不包括量化偏差 )
分辨率 : 1μm 或 0.5μm
長度基準 : 光電線性編碼器
zui*大反應速度 : 1500mm/s
測針 : ?3mm 硬質合金
軸套 : ?8mm 或 ?15mm
軸承類型 : 線性滾珠軸承
測力 : 參見性能參數
輸出信號 : 90度相位差，差動方形波 ( RS-422A 等效 )
信號間距 :
4μm ( 542-164, 542-165, 542-166 ) 或
2μm ( 542-174, 542-175, 542-176 )
塵／水防護等級 : 達到 IP66 防護標準
標準附件
538610:帶扳手的測頭( 用于測量范圍為 10mm 型號)
210187:帶扳手的測頭( 用于測量范圍為 25/50mm 型號)

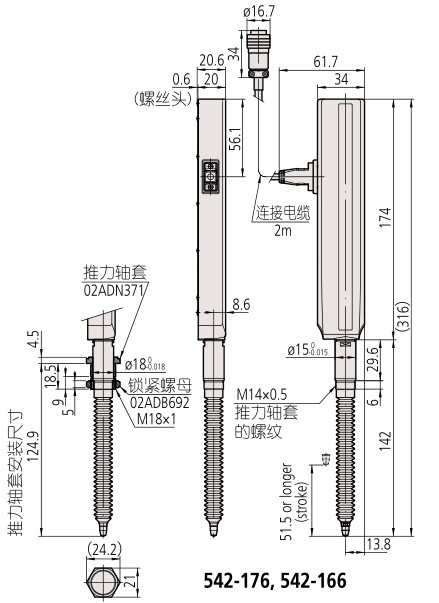

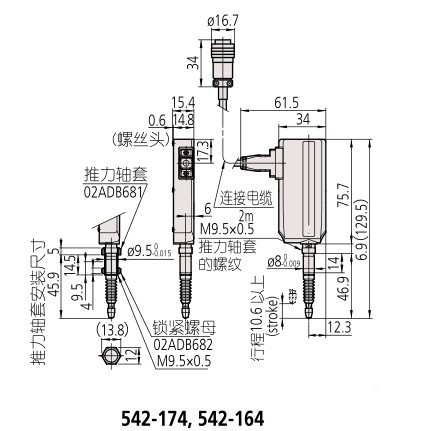

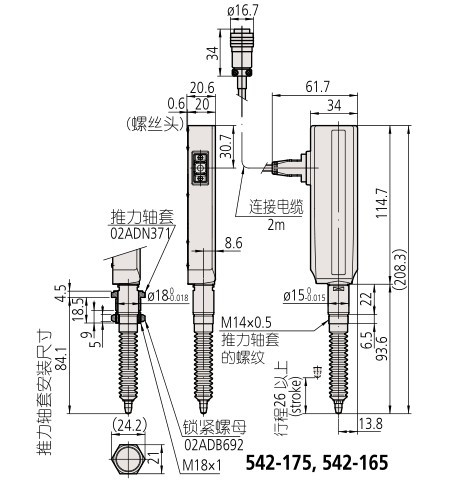

參數介紹：
貨號 | 542-174 | 542-164 | 542-175 | 542-165 | 542-176 | 542-166 | ||
符號 | LGF-0510ZL-B | LGF-110ZL-B | LGF-0525ZL-B | LGF-125ZL-B | LGF-0550ZL-B | LGF-150ZL-B | ||
測量范圍 | 10mm | 25mm | 50mm | |||||
分辨力 | 0.5μm | 1μm | 0.5μm | 1μm | 0.5μm | 1μm | ||
指示精度(20oC) | (1.5+L/50)μm(L= 任意測量長度) | |||||||
量化偏差 | ±1 | |||||||
測力 | 測桿朝下 | 1.2N以下 | 4.6N以下 | 5.7N以下 | ||||
水平 | 1.1N以下 | 4.3N以下 | 5.3N以下 | |||||
測桿朝上 | 1.0N以下 | 4.0N以下 | 4.9N以下 | |||||
長度基準 | 光電線性編碼器*4 | |||||||
原點標識定位 | 距測頭頂端3mm (低點) | 距測頭頂端5mm (低點) | ||||||
重復原點標識定位(20oC)：σ | σ≦0.5ùμm(在同一方向通過恒定原點的速度低于300mm/s) | |||||||
響應速度*1 | 1500mm/s | |||||||
輸出信號 | 90o位相差、差動方波(RS-422A等效)、邊緣間隔：250ns用于0.5μm，500ns用于1μm | |||||||
輸出方形波間距 | 2μm | 4μm | 2μm | 4μm | 2μm | 4μm | ||
重量 | 約260g | 約300g | 約400g | |||||
塵 / 水防護等級*2 | 達到IP66防護等級 | |||||||
測頭 | ?3mm硬質合金(固定螺絲：M2.5(P=0.45)×5) 標準測頭No.901312 | |||||||
裝夾套筒 | ?8mm | ?15mm | ||||||
軸承類型 | 線性滾珠軸承*5 | |||||||
輸出電纜長度 | 2m(從測微儀裝置直接延伸出來) | |||||||
連接器 | 使用插頭：PRC05-P8M(多治見)、兼容的插座：PRC05-R8F(多治見) | |||||||
運行溫度(濕度)范圍 | 0～40oC(20～80%RH、無冷凝) | |||||||
存儲溫度(濕度)范圍 | -10～60oC(20～80%RH、無冷凝) | |||||||
標準附件 | 測頭專用扳手(測頭備用)：No.538610 | 測頭專用扳手(測頭備用)：No.210187 | ||||||
氣動裝置 | ：No.02ADE230*6 | 氣動裝置 | ：No.02ADE250*6 | 氣動裝置 | ：No.02ADE260*6 | |||
塑料橡膠套管(備用) | ：No.238772 | 塑料橡膠套管(備用) | ：No.962504 | 塑料橡膠套管(備用) | ：No.962505 | |||
可選配件*3 | ●止推軸套套裝 | ：No.02ADB680 | ●止推軸套套裝 | ：No.02ADN370 | ||||
止推軸套 | ：No.02ADB681 | 止推軸套 | ：No.02ADN371 | |||||
鎖緊螺母 | ：No.02ADB682 | 鎖緊螺母 | ：No.02ADB692 | |||||
●止推軸套扳手 | ：No.02ADB683 | ●止推軸套扳手 | ：No.02ADB693 | |||||
